Модуль M0307 MODBUS до PA
- Microcyber
- Ляонін, Китай
- Якомога швидше
- 1000 одиниць на місяць
M0307 – це вбудований модуль виробника оригінального обладнання (OEM) для перетворення приладів на базі Modbus RTU на PROFIBUS PA. M0307 – один із вбудованих модулів серії Microcyber M. Ця серія вбудованих модулів має характеристики однакового розміру, однакового інтерфейсу, легкого оновлення та простого налаштування. Він може широко використовуватися в різних продуктах, таких як передавачі, інтелектуальне вимірювальне обладнання, прилади, і є ідеальним вибором для користувачів, які хочуть швидко розробляти пристрої польової шини.
1. Розмір: 42 мм * 65 мм
2. Відповідати профілю PA 3.02
3. Підтримка динамічної конфігурації параметрів зв'язку Modbus-RTU
4. Підтримка функціональних блоків AI, AO, DI та DO
5. Підтримка до 4 каналів AI, AO, DI, DO
Загальна інструкція з модуля M0307 MODBUS до PA:
Вбудований модуль M0307 Modbus to PA – це один із вбудованих модулів Microcyber серії M, розроблених корпорацією Microcyber. Ця серія вбудованих модулів має такі характеристики, як однаковий розмір, однаковий інтерфейс, легке оновлення, легке налаштування тощо, і є ідеальним вибором для користувачів, які хочуть швидко розробити обладнання польової шини. Вбудовуючи M0307 в обладнання користувача з можливостями зв'язку Modbus-RTU, обладнання користувача можна перетворити на ведену станцію Profibus PA. Користувач може швидко отримати доступ до обладнання Profibus DP, FF, HART тощо, замінивши інші модулі серії M.
Розмір модуля M0307 MODBUS до PA:
Специфікація модуля M0307 MODBUS до PA:
| Об'єкт виявлення | Ведений Modbus RTU |
| Живлення шини | 9～32 В постійного струму |
| Поточний | ≤14 мА |
| Протокол | Двопровідний, PA |
| Напруга ізоляції | Інтерфейс Modbus та PA, 500 В змінного струму |
| діапазон температур | -40℃～85℃ |
| Діапазон вологості | 5～95% відносної вологості |
| Час запуску | ≤5 с |
| Час оновлення | 0,2 с |
Технічні характеристики модуля M0307 MODBUS до PA:
Функції модуля M0307 MODBUS-PA:
• Той самий розмір
Вбудовані модулі Microcyber серії M мають однакові розміри: 65 мм (довжина) * 42 мм (ширина)
• Той самий інтерфейс
Вбудовані модулі Microcyber серії M використовують 16-контактні роз'єми з кроком 2,54 мм, що забезпечує функціональну сумісність.
• Легке оновлення
Заміна різних вбудованих модулів Microcyber M-серії може забезпечити різні протоколи роботи пристрою.
• Проста конфігурація
Користувачі можуть використовувати спеціальний інструмент конфігурації Microcyber для налаштування, який простий та зручний в експлуатації.
Основний параметр модуля M0307 MODBUS до PA:
Об'єкт вимірювання | Ведений пристрій Modbus RTU |
Блок живлення шини | 9~32 В постійного струму |
Статичний струм | ≤14 мА |
Протокол шини | 2-провідний, протокол PA |
Напруга ізоляції | Інтерфейс шини Modbus та PA, 500 В змінного струму |
Діапазон температур | (-40~85) ℃ |
Діапазон вологості | 5~95% відносної вологості |
Час запуску | ≤5 секунд |
Час оновлення | 0,2 секунди |
Індекс продуктивності модуля M0307 MODBUS до PA:
| ЕМС | GB/T 18268.1-2010 GB/T 18268.23-2010 |
Модуль M0307 MODBUS до PA Фізичні характеристики:
| Вага | 16 г |
| Покриття матеріалу конструкції | Поліефірна епоксидна смола |
Застосування модуля M0307 MODBUS до PA:
M0307 – це вбудований модуль виробника оригінального обладнання (OEM) для перетворення приладів на базі Modbus RTU на PROFIBUS PA. M0307 – один із вбудованих модулів серії Microcyber M. Ця серія вбудованих модулів має характеристики однакового розміру, однакового інтерфейсу, легкого оновлення та простого налаштування. Він може широко використовуватися в різних продуктах, таких як передавачі, інтелектуальне вимірювальне обладнання, прилади, і є ідеальним вибором для користувачів, які хочуть швидко розробляти пристрої польової шини.

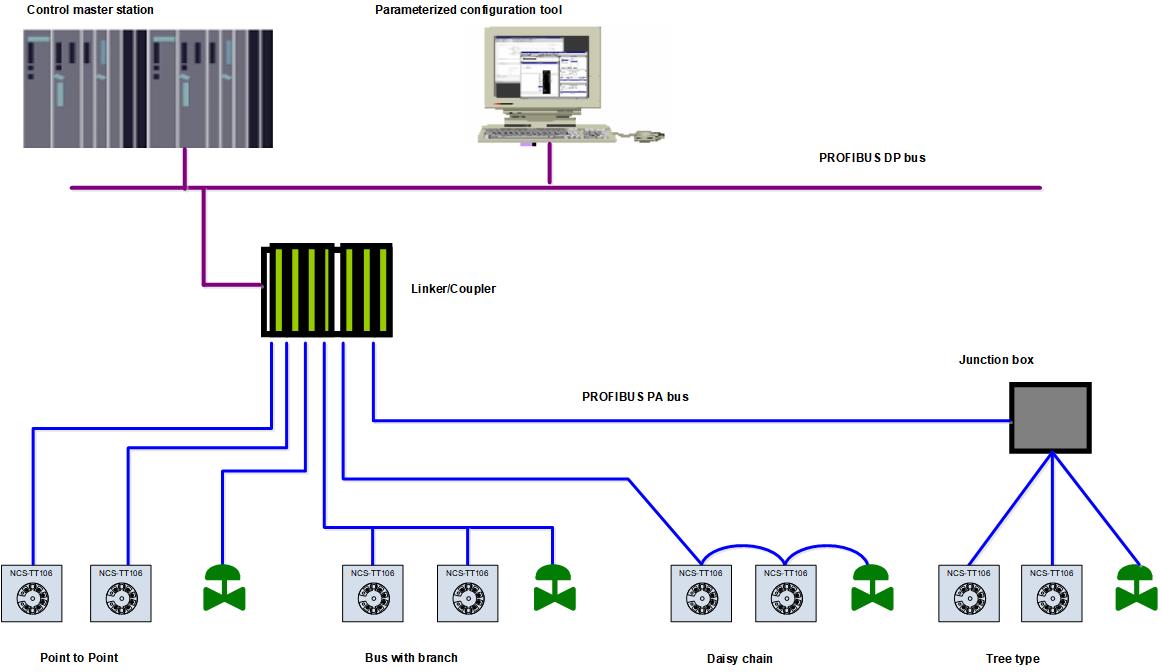

Структура топології модуля M0307 MODBUS до PA:
Пристрій PA підтримує різноманітні мережеві топології, як показано на шинному з'єднанні пристрою PA, і обидва термінали шини повинні бути підключені до терміналу для забезпечення якості сигналу. Максимальна довжина шини становить 1900 м, а ретранслятор може подовжити її до 10 км.
