Вбудований основний модуль MC0310 Modbus-HART

Вбудований основний модуль MC0310 Modbus-HART

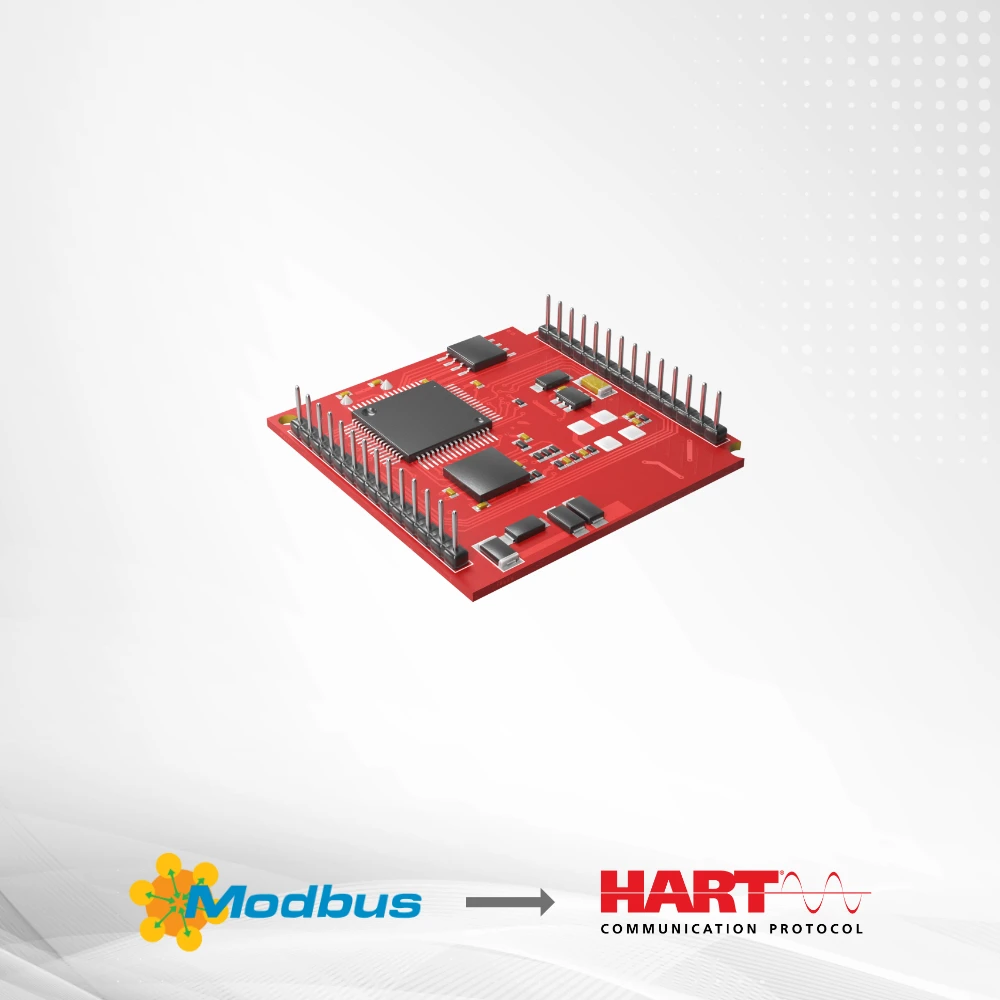

MC0310 – це вбудований модуль виробника оригінального обладнання (OEM) для перетворення приладів на базі Modbus RTU на HART. MC0310 – один із вбудованих основних модулів серії Microcyber MC. Ця серія вбудованих основних модулів має характеристики однакового розміру, однакового інтерфейсу, легкого оновлення та простого налаштування. Він може широко використовуватися в різних продуктах, таких як перетворювачі, інтелектуальне вимірювальне обладнання, прилади, і є ідеальним вибором для користувачів, які хочуть швидко розробляти пристрої польової шини.

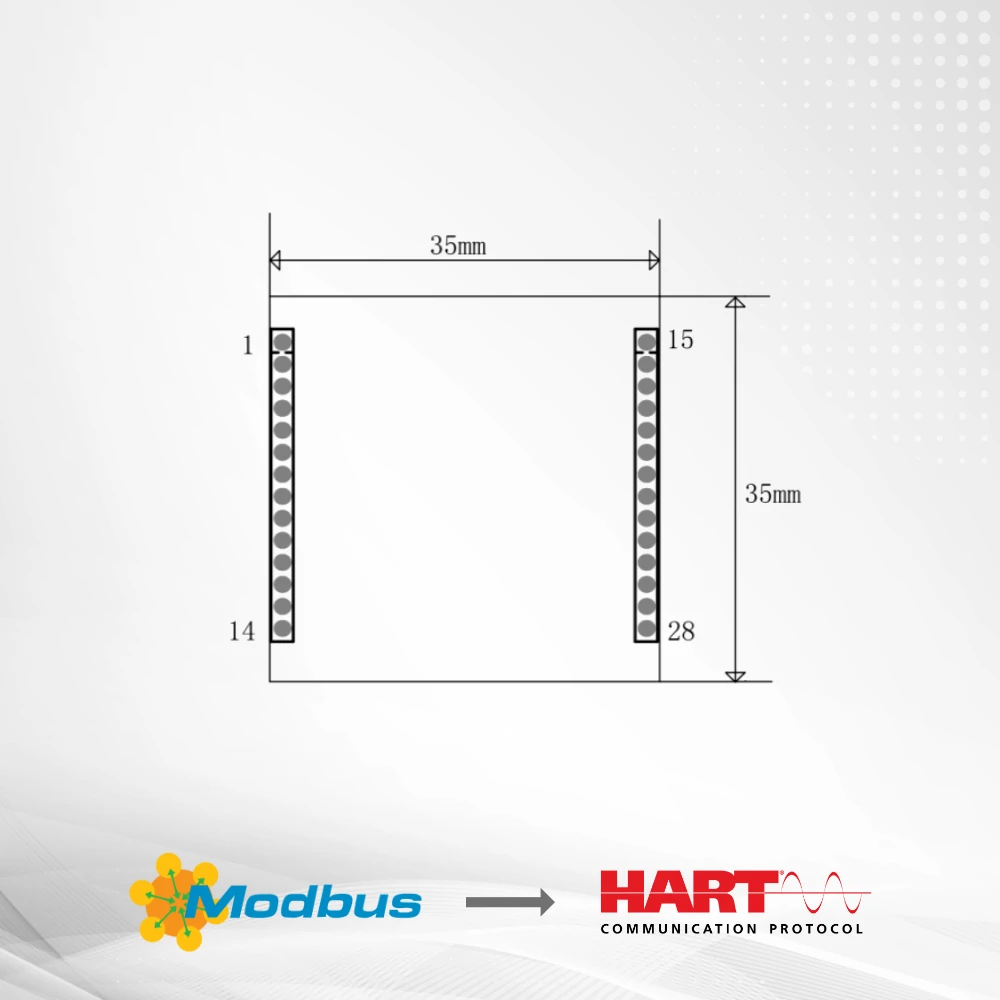

Вбудований основний модуль MC0310 Modbus-HART  Розмір：

Модуль HART може конвертувати витратомір та рівнемір протоколу Modbus у витратомір та рівнемір протоколу HART.

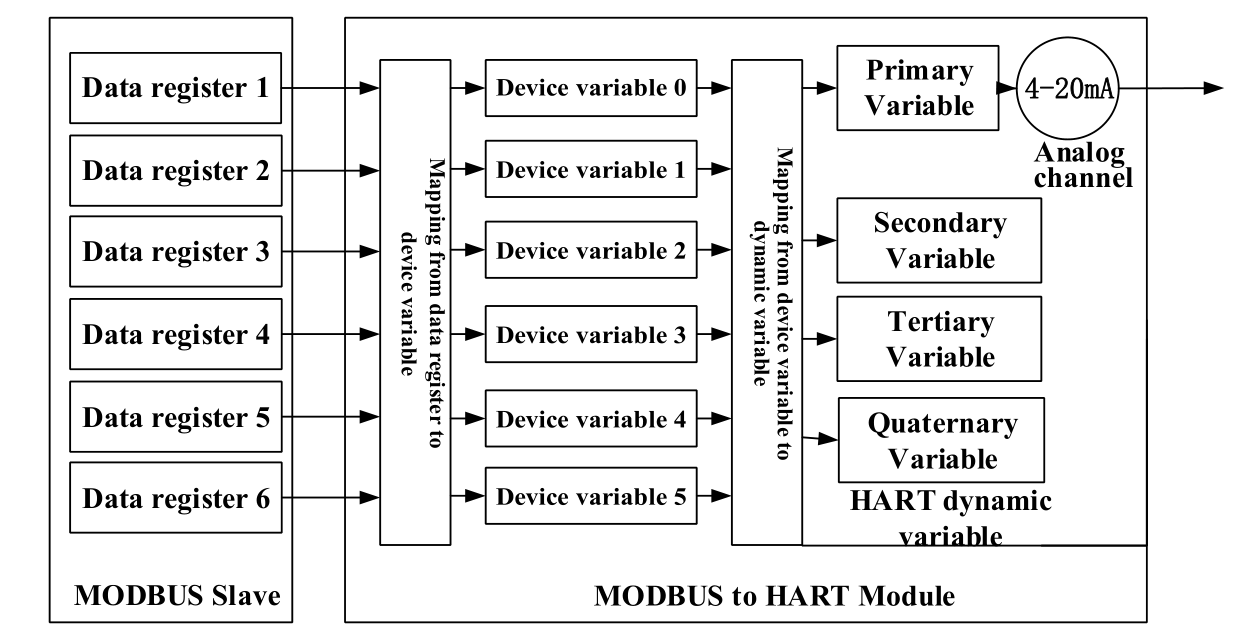

Модуль HART (MC0310) – це вбудований модуль перетворення, який перетворює вхідні пристрої категорії пристроїв Modbus на пристрої струмового виходу HART. Модуль HART вбудований у вхідні пристрої протоколу Modbus (вимірювальні прилади потоку, рівня тощо) та запускає протокол прикладного рівня Modbus через сигнали рівня TTL. Модуль HART діє як головний пристрій Modbus та ведений пристрій HART для перетворення даних з регістрів даних (таких як вхідні регістри та регістри зберігання) у пристроях Modbus у динамічні змінні, що використовуються в командах HART. Наприклад, регістр зберігання у витратомірі з адресою 30000 (діапазон 1-65536) зберігає миттєве значення витрати, тому ми можемо налаштувати регістр зберігання на змінну пристрою 0 (діапазон 0-5) модуля HART, а потім призначити змінну пристрою 0 як головну змінну (або другу, третю чи четверту змінну), а логіка перетворення показана на рисунку нижче.

Налаштування інтерфейсу

Модуль HART розташований між пристроями шини HART та Modbus і підключається до головної плати керування (далі – плата користувача) польового пристрою через задній роз'єм, за допомогою

зовнішню шину HART та внутрішнє підключення до польового пристрою, як показано на наступному рисунку.

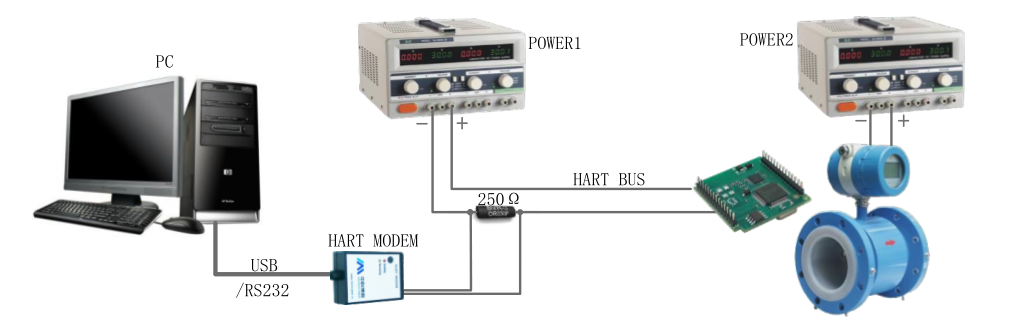

Візьмемо ПК як головний пристрій та підключимо польові пристрої через шину HART (4-провідна система) як приклад. Регульоване джерело живлення постійного струму (POWER1: 9-36VDC) підключено до відповідного резистора.

(250 Ом) послідовно для формування шини HART, яка підключена до модуля HART; польові пристрої живляться від двох інших кабелів живлення. Модуль HART можна налаштувати за допомогою ПК з програмним забезпеченням для конфігурації хоста Microcyber. Налаштований модуль HART та польовий пристрій в цілому стають польовими пристроями HART, які можна підключити до інших мереж HART.

Під час використання ручного контролера з можливістю розбору файлів DD для конфігурації, просто замініть ПК та HART-модем на малюнку вище ручним контролером.

Вбудований основний модуль MC0310 Modbus-HART  Специфікація:

ЗмістСпецифікація

Блок живлення шини 11,9~35 В

Інтерфейс шини 2-провідний 4-20 мА + HART

Інтерфейс Modbus TTL (підтримує протокол головного сервера MODBUS RTU)

Ізоляція Неізольована між шиною та інтерфейсом Modbus

Відображати Немає

Діапазон температур (-40~85) ℃

Діапазон вологості (5~95) % відносної вологості

Температура зберігання -40 ~ 85 ℃

Час запуску ≤5 секунд

Час оновлення 0,2 с

Регулювання демпфування Постійна часу 0~32 секунди

Струм сигналу тривоги (високий/низький): 21,75 мА / 3,7 мА

Верхня/нижня межа струму: 20,8 мА / 3,8 мА

Точність струму 0,03% від шкали (кімнатна температура)

Поточний температурний дрейф 50 ppm/℃

Рівень іскробезпеки Ex ia IIC T4/T6 Ga

ЕМС У поєднанні з плінтусом відповідає вимогам:

GB/T 18268.1-2010 «Вимоги електромагнітної сумісності до електрообладнання для вимірювання, контролю та лабораторного використання – Частина 1: Загальні вимоги» (стійкість промислових приміщень)
